Komponenten

Der NoyesStorage erreicht seine Flexibilität durch mehrere Komponenten: ein Regal aus einer modularen Grundplatte, den NoyesBot, die Ladungsträger (auch Carrier genannt) und eine intuitive Benutzeroberfläche. Diese Elemente zusammen bilden den NoyesStorage, der sich an unterschiedliche Durchsatzanforderungen, Lagerbedarfe und Platzverhältnisse anpasst. Die wichtigsten Komponenten – Regal (1), Balkon (2), NoyesBot (3), Carrier (4), Plattform (5), Abdeckung (6), Box (7), Bedienoberfläche (8) und Commander (9) – werden im Folgenden im Detail beschrieben.

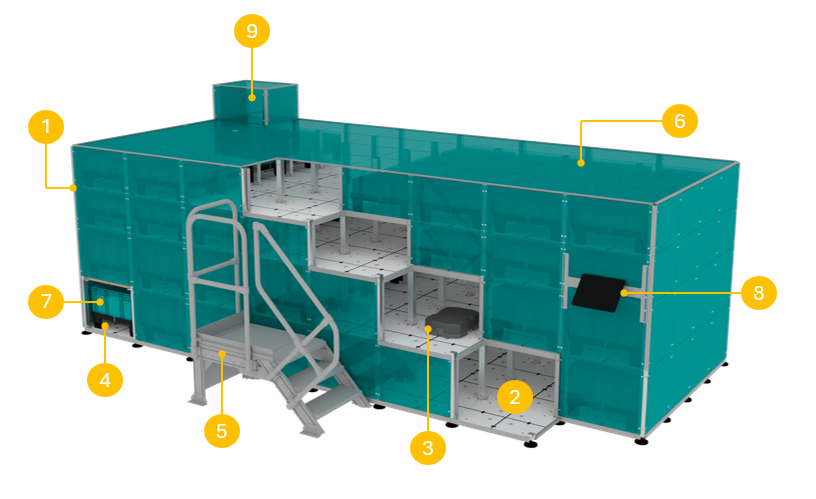

Komponenten des NoyesStorage

Regal, Abdeckungen und Plattform

Das modulare Regalsystem ist das Gerüst des NoyesStorage. Dadurch ist der NoyesStorage anpassungsfähig und passt in jede Gebäudeform. Das Regalsystem besteht aus Regalböden (auch Module genannt) aus feuerbeständigen Holzfaserplatten nach DIN EN 13501-1 (Klasse C-s2,d0), die über Aluminiumsäulen miteinander verbunden sind. Um die gelagerten Artikel vor Verschmutzung und Eindringen von außen zu schützen, ist der NoyesStorage mit transparenten Abdeckungen versehen.

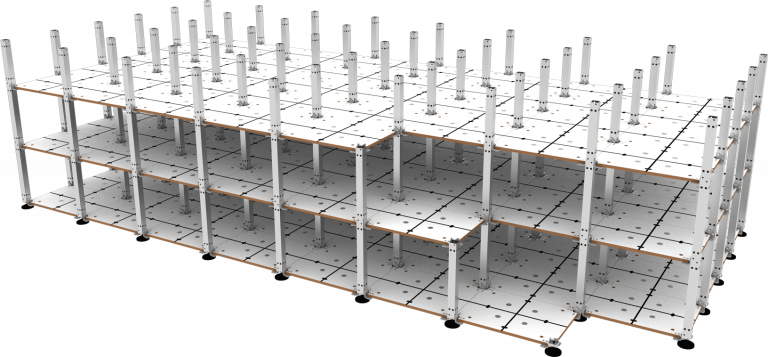

Grundgerüst des NoyesStorage

Die Roboter bewegen sich ebenengebunden auf den Modulen und folgen dabei virtuellen Spuren, die durch schwarze Markierungen definiert sind. Die auf den Grundplatten verbauten passiven RFID-Tags speichern verschlüsselte Informationen für die Roboter, um diese z. B. bei der Positionierung zu unterstützen.

Die Module sind durch leichte und robuste Säulen verbunden, die aus gepresstem und CNC-bearbeitetem Aluminium gefertigt werden. Diese Säulen bestimmen die Höhe der einzelnen Ebenen und damit die maximale Höhe der Boxen, die im System gelagert werden können. Mithilfe von Nivellierfüßen können Bodenunebenheiten ausgeglichen werden.

Abgeleitet aus den in der Logistik verwendeten Standardboxen sind Ebenen mit zwei unterschiedlichen Höhen verfügbar. Standardmäßig bieten niedrige Ebenen Platz für Boxen bis zu einer Höhe von 170 mm, während hohe Ebenen Boxen mit einer maximalen Höhe von 320 mm aufnehmen können. Die Zusammensetzung der Ebenen bestimmt die Gesamthöhe des NoyesStorage. Ab der vierten Ebene erreicht das Bedienpersonal die gelagerten Artikel über eine Plattform mit Stufen.

Für spezielle Anforderungen können die Ebenenhöhen des NoyesStorage individuell angepasst werden. So lassen sich Boxen mit Höhen zwischen 150 mm und 571 mm lagern; die genaue Auslegung wird auf Ihre Anforderungen zugeschnitten.

Die modulare Bauweise des NoyesStorage ermöglicht kurze Montagezeiten von 3 bis 10 Tagen (abhängig von der Konfiguration). Zusätzlich kann das System später erweitert werden, um einen höheren Lagerbedarf abzudecken.

NoyesBot

Der NoyesBot übernimmt die Bewegung der Waren innerhalb des NoyesStorage. Er ist darauf ausgelegt, schwere Lasten präzise zu heben und zu transportieren.

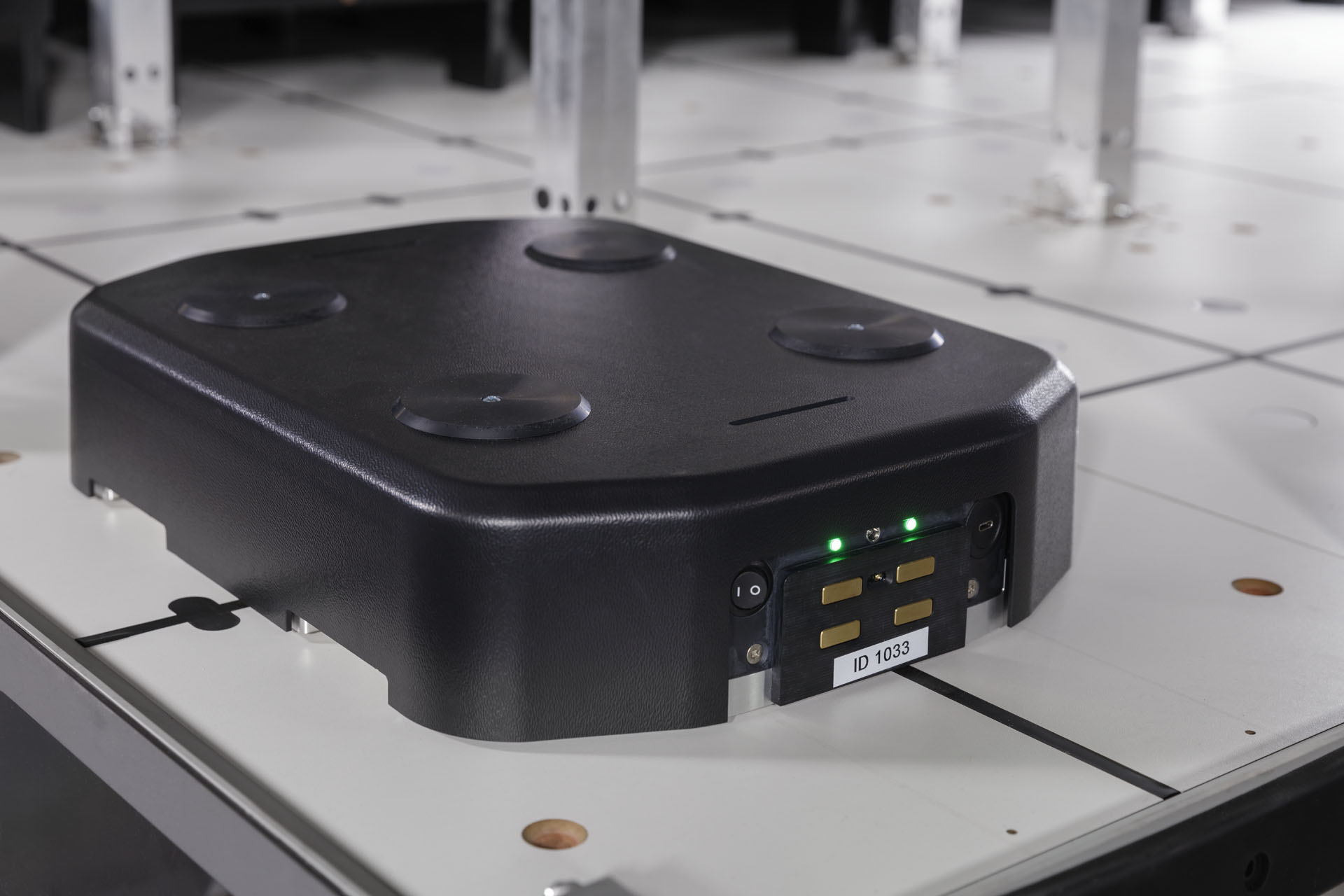

NoyesBot

Das präzise Steuersystem des NoyesBot sorgt für eine genaue Navigation. Redundante Lokalisierungstechnologien, die absolute und relative Positionierung kombinieren, erhöhen die Zuverlässigkeit, minimieren das Risiko von Systemunterbrechungen und verbessern die Betriebszeit. Die präzise Steuerung ermöglicht hohe Beschleunigungen, selbst bei der maximalen Traglast von 40 kg, wenn diese gleichmäßig verteilt ist. Der NoyesBot unterstützt zudem ungleichmäßige Lasten bis zu einem Unterschied von 20 kg.

Bei der hier beschriebenen Batterieausstattung erreicht der NoyesBot nach etwa 1 Stunde Ladezeit einen Ladezustand (SoC) von 80 %. Mit einem Ladezustand von 80 % kann der NoyesBot rund 6 Stunden im Vollbetrieb arbeiten. Diese Angaben sind Richtwerte. Die Ladezeit hängt auch vom Ladezustand zu Beginn des Ladens ab. Ladezeit und Betriebszeit können je nach Einsatzbedingungen abweichen.

Mit flexibler Batteriekapazität kann die Laufzeit je nach Betriebsanforderungen auf bis zu 24 Stunden erweitert werden (auf Anfrage). Die sichere LiFePO4-Batterietechnologie ermöglicht einen vollautomatischen Ladevorgang, wodurch manuelle Eingriffe überflüssig werden. Weitere Details zur Batterietechnologie finden Sie im Abschnitt LiFePO4 Batterien.

Der NoyesBot kommuniziert drahtlos über 2,4-GHz-WLAN und arbeitet so mit der übrigen Flotte zusammen, um den Durchsatz zu optimieren. Eine zentrale Steuereinheit koordiniert die Bewegungen und sorgt für eine effiziente Aufgabenverteilung im gesamten System.

Mit einem Fokus auf Langlebigkeit minimiert der NoyesBot die Anzahl beweglicher Teile, was den Verschleiß reduziert. Diese Designentscheidung unterstützt eine lange Lebensdauer und verringert den Wartungsaufwand, wodurch er zu einem zuverlässigen Bestandteil für den Dauerbetrieb wird.

Tabelle: Detaillierte Angaben zu Gewicht, Abmessungen, Geschwindigkeit, Beschleunigung und anderen Parametern des NoyesBot (Generation 7 und 8).

Spezifikation Wert
Gewicht (inkl. vier Batterien, exkl. Beladung) < 20 kg
Maximale Zuladung 40 kg (gleichverteilt, zzgl. 5 kg für Box und Carrier)
Fahrdauer von Modul zu Modul 2,5 s
Maximale Geschwindigkeit Generation 7: 0,8 m/s
Generation 8: 1,0 m/s
Maximale Beschleunigung 3 m/s²
Abmessungen (B × L × H) Generation 7: 341 mm × 451 mm × 104 mm
Generation 8: 351 mm × 455 mm × 104 mm
Betriebstemperatur 2 °C bis 35 °C
Batterietechnologie LiFePO₄
Ladezyklen Batterie 300 – 500 Ladezyklen
Betriebszeit bei 80 % Ladezustand (SoC) Rund 6 Stunden im Vollbetrieb (Richtwert)
Ladezeit bis 80 % Ladezustand (SoC) Etwa 1 Stunde (Richtwert)
Antrieb Bürstenlose Gleichstrommotoren

Ladestation

Im System sind auf allen Ebenen Ladestationen verbaut, sodass die Roboter in Pausen selbstständig zum Laden fahren können. Geladen wird über die sichtbaren Messingkontakte am Roboter. Diese werden erst mit der Ladeelektronik verbunden, wenn der Roboter die Ladestation erkannt hat. Ansonsten sind sie stromlos geschaltet.

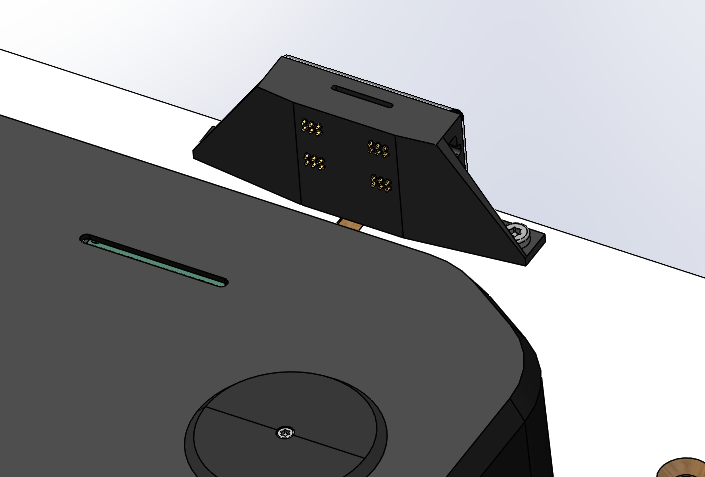

Ladestation

Balkon

Bei Systemen ohne Aufzugseinheit

Die Kommissionierstation ist der Punkt der Interaktion zwischen dem Bediener und der im NoyesStorage gelagerten Ware. Sie besteht aus mindestens einem Balkon auf jeder Ebene, von dem aus der Bediener auf die ausgelagerten oder einzulagernden Waren zugreifen kann, und der Bedienoberfläche am NoyesStorage. Um Artikel aus dem Lager zu entnehmen, werden sie an die Kommissionierstation geliefert. Die Balkone sind für effiziente Kommissionier- und Nachschubvorgänge konzipiert. Die Carrier werden von Robotern zu diesen Balkonen transportiert. Es darf nur oberhalb der Carrier gearbeitet werden, um eine etwaige Quetschgefahr für Finger zu minimieren.

Ein inhärent sicheres Systemdesign gewährleistet die Sicherheit der Bediener ohne zusätzliche Sensorik oder andere Maßnahmen. Sobald der Roboter einen Carrier platziert hat, wird der Bediener über die Bedienoberfläche zur Interaktion aufgefordert. Die Bediener arbeiten in der Regel parallel an mehreren Balkonen auf verschiedenen Ebenen. Damit die Balkone eindeutig identifiziert werden können, sind sie nummeriert. Die Balkone auf höheren Ebenen werden über eine von Noyes bereitgestellte Plattform mit Stufen erreicht.

Bei Systemen mit Aufzugseinheit

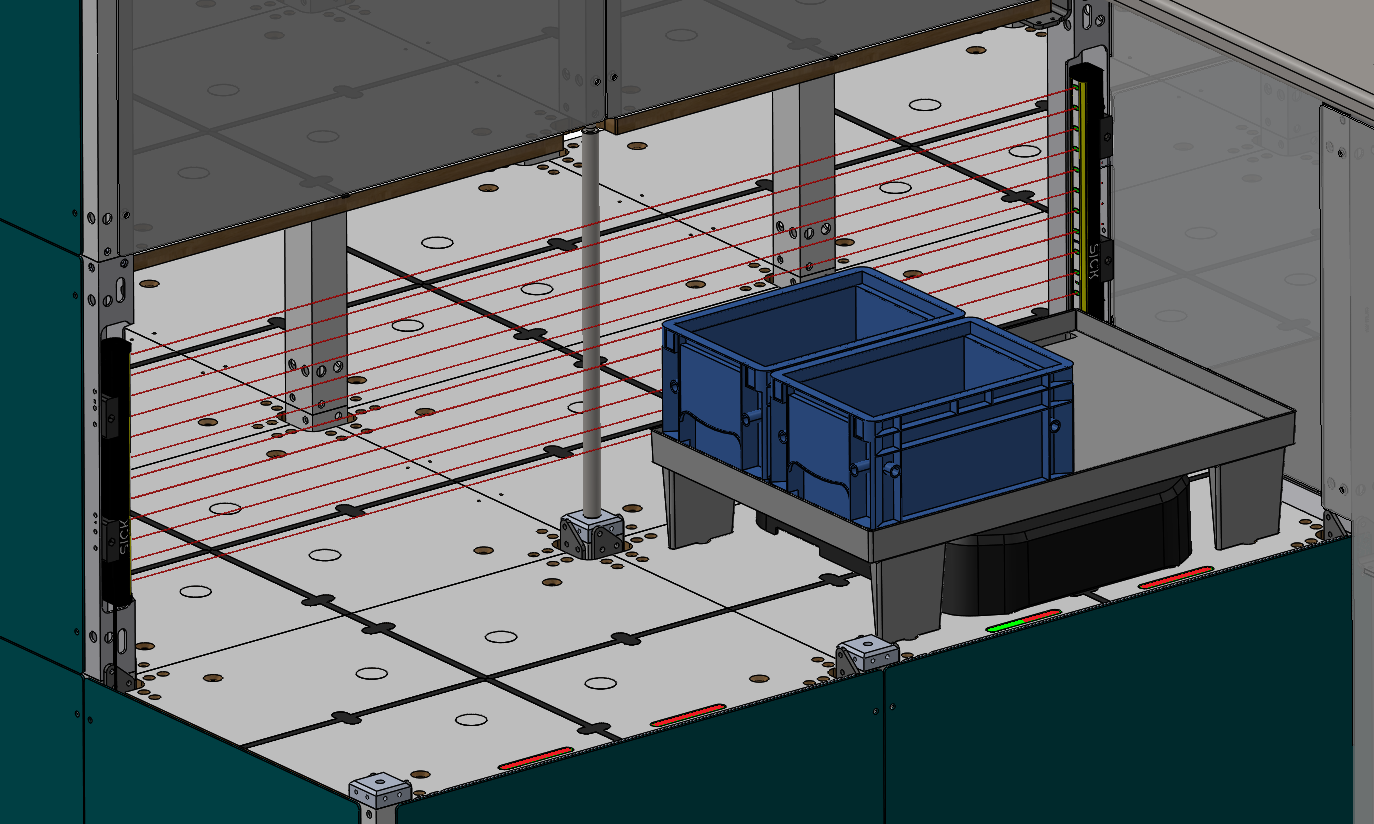

Ein NoyesStorage mit Aufzugseinheit hat alle Balkone auf einer ergonomischen Höhe zwischen 50 cm und 80 cm, die sich an der ausgewählten Boxhöhe ausrichtet. Es darf nur oberhalb der Carrier gearbeitet werden, um eine etwaige Quetschgefahr für Finger zu minimieren. Die Balkone an Aufzugseinheiten sind mit zusätzlichen Funktionen ausgestattet.

Bedienpanel am NoyesStorage

Sicheres Lichtgitter:
Da die Aufzugseinheit für Personen, die in das System hineinklettern, ein deutlich erhöhtes Gefährdungspotenzial birgt, sind die Balkone mit einem entsprechenden Lichtgitter abgesichert. Sollte eine Person unbefugt in das System klettern, wird der Aufzug sofort gestoppt und gegen Wiederanlauf gesichert, bis am Bedienpanel der wieder sichere Zustand bestätigt wird. Das Lichtgitter erfüllt Performance Level e nach DIN EN ISO 13849-1.

LED-Lichtstreifen:
Der LED-Lichtstreifen unterstützt die Bediener beim Zuordnen der in der App ausgewählten Aufgabe zum richtigen Bereich des Balkons. Systeme mit Aufzugseinheit sind standardmäßig mit dieser Funktion ausgestattet; bei Systemen ohne Aufzugseinheit ist sie optional. Weitere Informationen finden Sie unter Pick By Light.

Für individuell konfigurierte Ausgabeorte können bestimmte Balkone für Anfragen festgelegt werden. Weitere Informationen finden Sie unter Balkonauswahl für Anfragen.

Bedienoberfläche

Die Bedienung des NoyesStorage erfolgt über eine moderne Bedienoberfläche. Dafür steht eine App auf einem 12,9 Zoll großen Tablet zur Verfügung, die alle Funktionen zum Betrieb des NoyesStorage bietet. Die Handhabung ist intuitiv und einfach gehalten, um Einstieg und Schulung zu erleichtern.

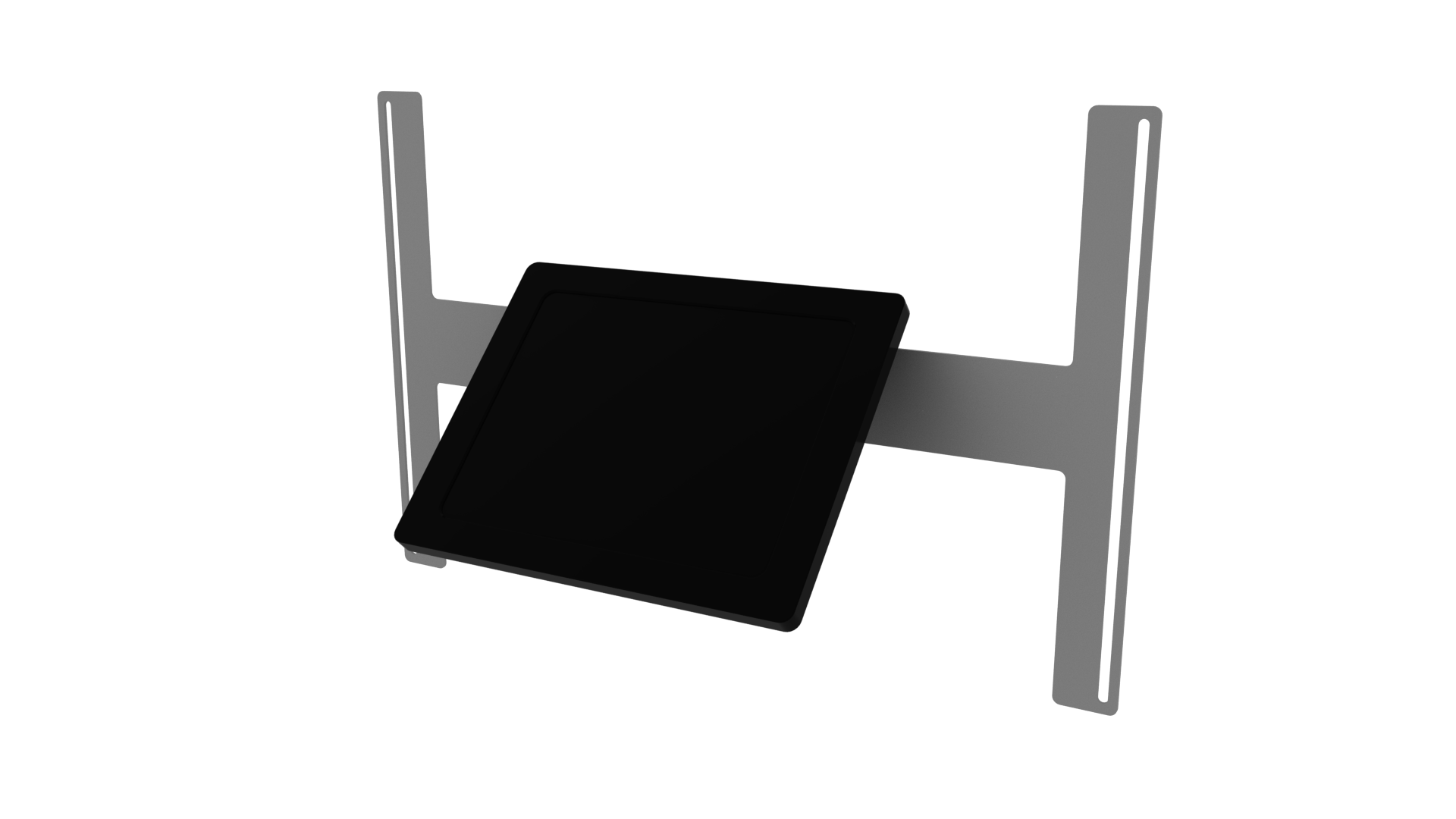

Bedienpanel am NoyesStorage

Neben den Kernprozessen wie dem Ein- und Auslagern wird auch das Inventarmanagement abgebildet, das zum Beispiel Einsicht in Bestände gibt und die Anlage neuer SKU-Stammdaten ermöglicht. Außerdem sind technische Wartungsfunktionen umgesetzt, etwa das On- und Offboarding von Robotern (z. B. zur Steigerung des Durchsatzes) oder die Systemsteuerung zum Pausieren oder Stoppen des Systems.

Nur zugewiesenes Personal hat Zugriff auf die App, denn die Nutzung der NoyesStorage App erfordert einen authentifizierten Benutzer. Die Anmeldung erfolgt direkt an der Bedienoberfläche mit Benutzername und Passwort. Es wird empfohlen, sich nach der Nutzung abzumelden, um eine unbefugte Verwendung zu verhindern.

Bei Systemen mit Aufzugseinheit wird die Bedienoberfläche um einen Not-Halt-Taster erweitert. Der Wirkungsbereich des Not-Halt-Tasters ist auf die Aufzugseinheit beschränkt.

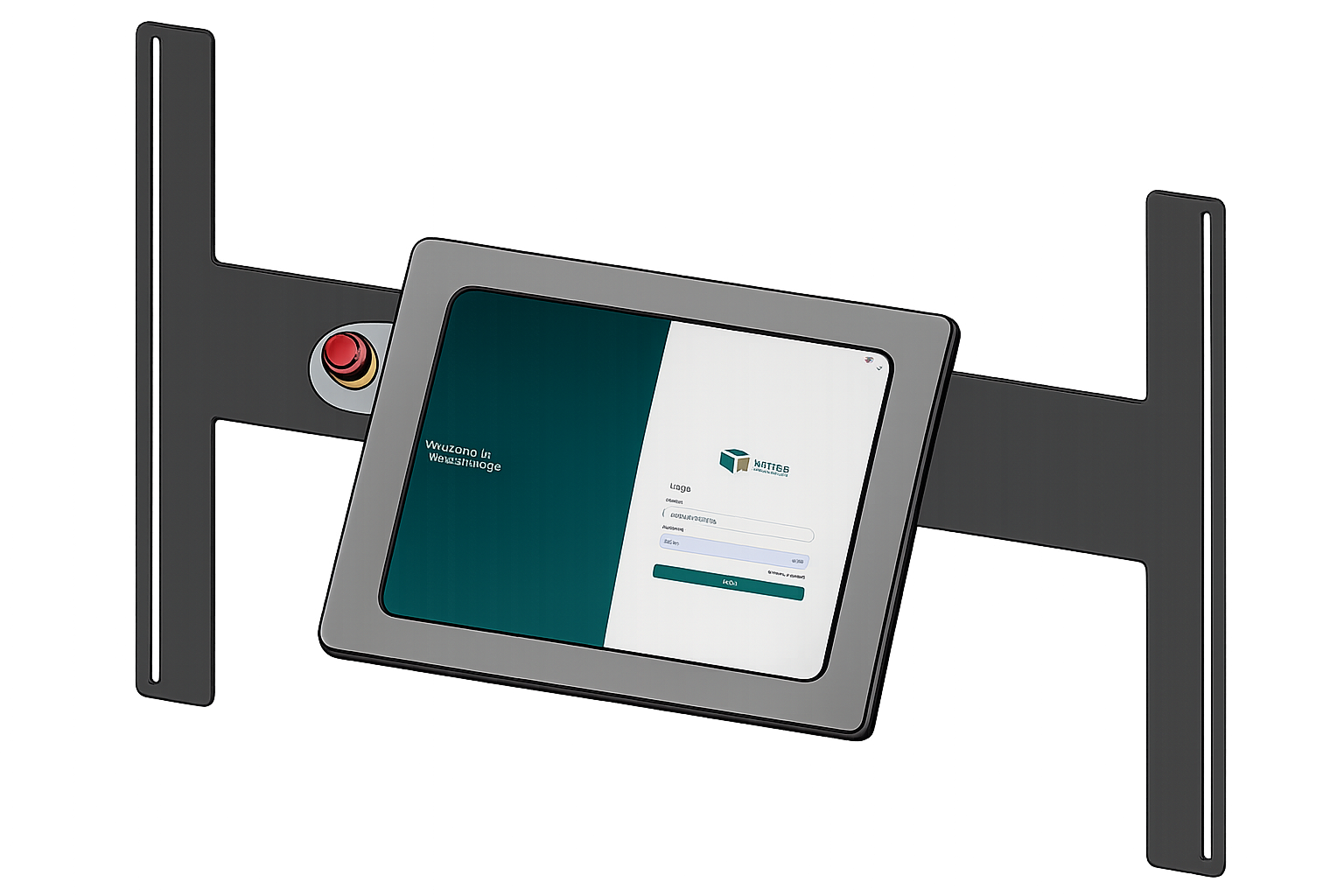

Bedienpanel am NoyesStorage

Carrier

Carrier dienen als standardisierte Träger zwischen dem NoyesBot und der gelagerten Ware innerhalb des NoyesStorage. Als Verbindungspunkt für Kundenware, die typischerweise in Kartons verpackt ist, ermöglichen die Carrier dem NoyesBot den Transport der Artikel zum Balkon. Ein Carrier kann auf einer Grundfläche von 600 x 400 mm eine Vielzahl von Verpackungstypen aufnehmen – von Kartonagen über standardisierte Ladungsträger (z. B. KLT- oder Euroboxen) bis hin zu handelsüblichen Getränkekisten. Dies ermöglicht eine automatisierte Lagerung ohne zusätzliches Umpacken.

Carrier

Die Carrier bestehen aus Kunststofffüßen und einer feuerfesten Holzfaserplatte nach DIN EN 13501-1 (Klasse C-s2,d0). Sie sind so konzipiert, dass sie während des Transports effizient gestapelt werden können. Jeder Carrier ist mit einem integrierten, passiven RFID-Tag zur eindeutigen Identifizierung ausgestattet. Die Bodenplatten im Regal bieten definierte Positionen für die Carrier, sodass diese zentriert bleiben. Dadurch stellen die Carrier sicher, dass die Boxen ordnungsgemäß gelagert und sicher im NoyesStorage positioniert sind.

Box

Auf einen Carrier können eine oder mehrere Boxen gestellt werden, die die zu lagernde Ware enthalten. Bis zu 8 Boxen oder Abteile können auf einem Carrier separat genutzt werden, um eine hohe Dichte für Artikel mit geringem Volumen zu erreichen. Dadurch ist eine flexible Konfiguration auf einem Carrier möglich. Zum Beispiel: 1 große Box (600 mm x 400 mm), 2 mittlere Boxen (400 mm x 300 mm) oder 1 mittlere und 2 kleine Boxen (300 mm x 200 mm). Abhängig von den zu lagernden Artikeldimensionen kann es erforderlich sein, hohe Boxen (>170 mm) zu verwenden. Diese Boxen können nur in hohen Ebenen gelagert werden.

Ware und Verpackung dürfen weder über die Oberkante noch seitlich über die Ränder der Box hinausragen. Sichern Sie die Beladung so, dass während der Bewegung nichts aus der Box fallen kann. Beachten Sie die Hinweise unter Boxen sicher beladen.

Die folgenden Box-Standards wurden für die Verwendung im NoyesStorage getestet und freigegeben. Noyes Robotics GmbH empfiehlt die Verwendung von Boxen, die diesen Standards entsprechen:

Empfohlene Boxen für den NoyesStorage

Box Name Größe der Boxen (Länge x Tiefe x Höhe in mm)
R-KLT 6429/RL-KLT 6280 600 x 400 x 280
R-KLT 6415/RL-KLT 6147 600 x 400 x 147
R-KLT 4329/RL-KLT 4280 400 x 300 x 280
R-KLT 4315/RL-KLT 4147 400 x 300 x 147
R-KLT 3215/RL-KLT 3147 300 x 200 x 147
EURO-Box 600 x 400 x 320
EURO-Box 600 x 400 x 170
EURO-Box 400 x 300 x 320
EURO-Box 400 x 300 x 170
EURO-Box 300 x 200 x 170
EURO-Box 150 x 200 x 170

Darüber hinaus ist es möglich, kundenspezifische Boxen (oder Kartons) zu verwenden. Bei anderen als den in der obigen Tabelle empfohlenen Boxen ist der Kunde für die Stabilität auf dem Carrier und die Kompatibilität im NoyesStorage verantwortlich. Konkret ist darauf zu achten, dass:

  • die Box eine Größe von 600 x 400 x 320 mm bei hoher Ebene bzw. 600 x 400 x 170 mm bei niedriger Ebene nicht überschreitet,
  • die Box(en) den ganzen Carrier ausfüllen, um ein Verrutschen zu vermeiden (andernfalls sind Anti-Rutsch-Matten zwischen Box(en) und Carrier vorgeschrieben),
  • die Box eine maximale Wandschräge von 2° nicht überschreitet (um ein Anecken der Box im NoyesStorage zu vermeiden),
  • die Höhe der Box nicht größer ist als deren Breite oder Länge (um ein Umkippen durch einen hohen Masseschwerpunkt zu verhindern) und
  • nicht mehrere Boxen übereinander gestapelt werden (um ein Umkippen durch einen hohen Masseschwerpunkt zu verhindern).

Bei Bedarf kann die Noyes Robotics GmbH Boxen für den NoyesStorage anbieten.

Commander

Der Commander ist die zentrale Steuereinheit des NoyesStorage. Er beherbergt die Hauptrecheneinheit (einen IPC), verwaltet die Kommunikation mit den Robotern und steuert die Stromversorgung der Ladestationen.

Technische Anforderungen

  • Stromversorgung: Schuko-Steckdose (CEE 7/3)
  • Spannung: 230 V AC
  • Frequenz: 50 Hz
  • Stromstärke: 16 A
  • Netzwerk: Stabile Internetverbindung
  • Download: 50 MBit/s
  • Upload: 10 MBit/s

Sicherheitsaspekte und Stromversorgung

Aus Sicherheits- und Betriebsgründen hat die Stromversorgung des Commanders bewusst keinen Ein-/Ausschalter. Der Ein-/Aus-Taster am Commander schaltet nur den Industrie-PC (IPC) aus und ein, nicht die Stromversorgung des Commanders. Diese Entscheidung basiert auf folgenden Überlegungen:

  • Ladestationen: Der Commander versorgt die Ladestationen mit Strom. Ein ungewolltes Abschalten würde dazu führen, dass sich die Roboter über Nacht entladen und einen erheblichen Mehraufwand im Service verursachen, da diese dann manuell aus dem System entnommen und extern geladen werden müssten.
  • Roboterbetrieb: Die Roboter sind batteriebetrieben und bleiben auch bei ausgeschaltetem Commander im Betrieb. Ein Ausschalten des Commanders würde daher keine Änderung des Gefahrenzustands im Servicefall bewirken.
  • Systemüberwachung: Die kontinuierliche Überwachung des Systems ermöglicht Noyes einen 24/7-Zugang, um den Status fortlaufend zu überwachen, mögliche Fehler frühzeitig zu erkennen und einen optimalen Service anzubieten.
  • Sicherheit: Die Ladespannung von 24 VDC wird als Sicherheitskleinspannung eingestuft und stellt keine Gefahr für den Nutzer dar.

Bei Bedarf kann das Commander-Modul über sein steckbares Kaltgerätekabel vom Stromnetz getrennt werden. Diese Lösung entspricht der Norm EN 60204-1, Abschnitt 5.3.2 e, die eine Stecker-Buchsen-Kombination als "Versorgungstrennvorrichtung" zulässt. Für den IPC (Industrial PC) steht ein "RESET"-Knopf zur Verfügung, falls ein Neustart erforderlich ist.

Der Commander verfügt auf der Vorderseite über 7 grüne Status-LEDs. Alle LEDs sollten dauerhaft leuchten. Ist eine LED aus, muss der Support kontaktiert werden.

Status-LEDs am Commander

Bezeichnung Erklärung
charger B /charger A Im Commander sind zwei redundante Ladenetzteile verbaut. Fällt eines aus, kann das System weiter betrieben werden.
IPC Stromversorgung für den Industrie-PC
24V Zwischenspannungsversorgung für niedrigere Spannungen
12V Zwischenspannungsversorgung für niedrigere Spannungen
5V / USB-C Spannungsversorgung für den Router. Fällt diese aus, können die NoyesBots keine Signale mehr von der Leitsteuerung empfangen.
PoE Spannungsversorgung für den PoE-Switch. Fällt dieser aus, können die NoyesBots keine Signale mehr von der Leitsteuerung empfangen.

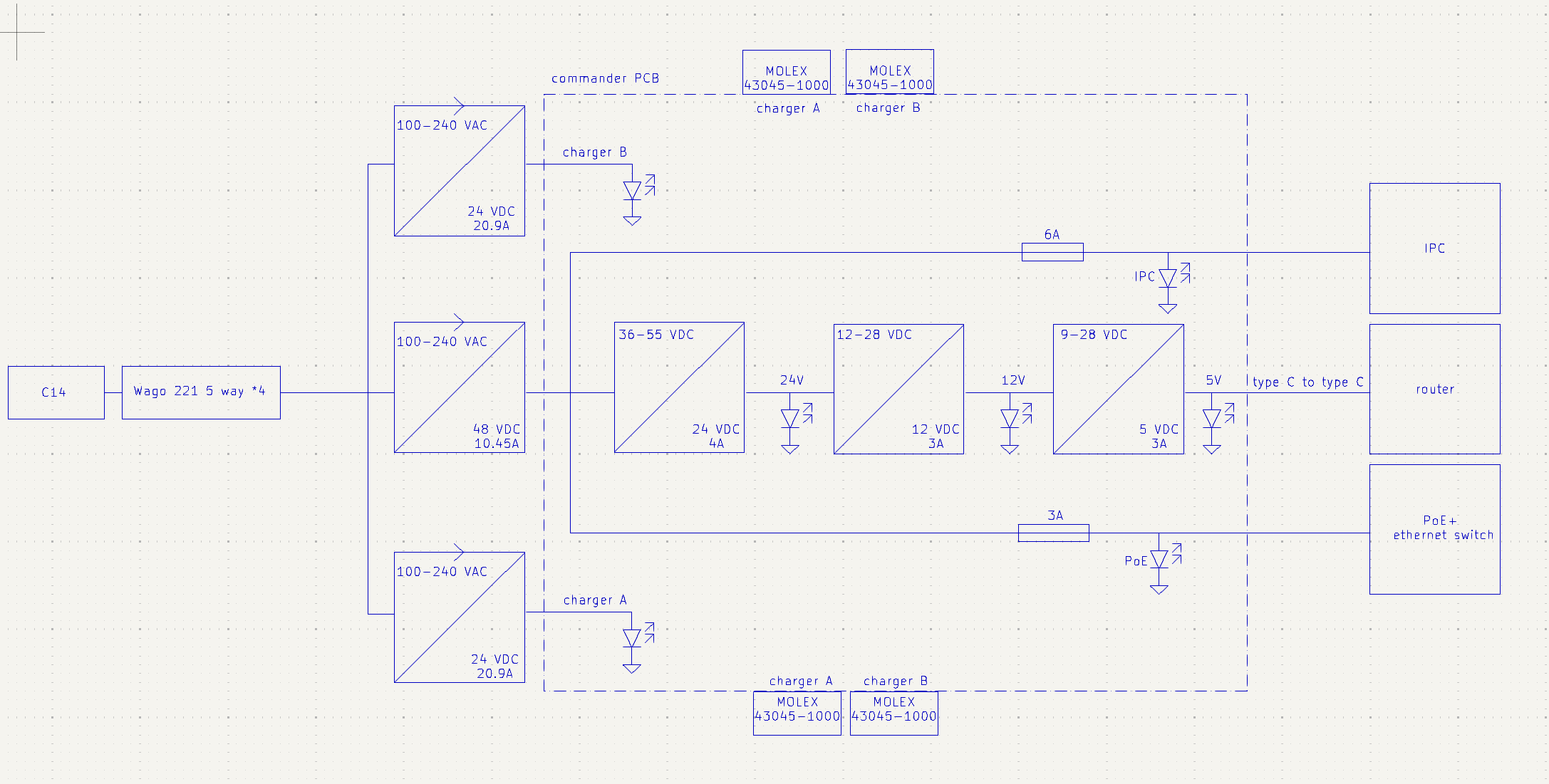

LED Anzeige Sicherungen

Das Logo des Commanders zeigt den Systemstatus an. Die Bedeutung der Farben ist im Abschnitt Fehlerbehebung beschrieben.

IPC aus- und einschalten (ab v5.5.0)
Fahren Sie den NoyesStorage zuerst in der Systemsteuerung herunter. Drücken Sie dann einmal den Ein-/Aus-Taster am Commander. Das Noyes-Logo leuchtet 5 Sekunden lang abwechselnd orange und rot. Drücken Sie den Taster innerhalb dieser 5 Sekunden erneut, fährt der IPC kontrolliert herunter. Ohne zweiten Tastendruck bleibt der IPC eingeschaltet, und das Noyes-Logo zeigt wieder den Systemstatus.

Solange der IPC ausgeschaltet ist, laufen keine Steuerungsdienste. Die NoyesStorage App und der Fernzugriff durch den Noyes-Support sind dann nicht verfügbar. Um den IPC wieder einzuschalten, drücken Sie den Ein-/Aus-Taster am Commander erneut.

Der Commander verfügt an der Unterseite über einen M12-Stecker. Daran kann bei Bedarf eine externe Status-LED angeschlossen und über ein passendes M12-Kabel verlängert werden.
Empfohlen wird die Werma Kompakt 37 (Herst.-Teile-Nr.: 698.210.75). So kann der Systemstatus an jeder beliebigen Stelle angezeigt werden.

Aufzugseinheit

Ein NoyesStorage kann unabhängig von seiner Gesamthöhe mit einer Aufzugseinheit ausgestattet werden. Diese kann NoyesBots und Carrier zwischen den Ebenen verfahren und ermöglicht ergonomisches Kommissionieren an Balkonen auf einer einheitlichen Arbeitshöhe.

Insgesamt (rechts und links) können bis zu 9 Balkone am System installiert sein. Sie müssen auf die beiden Kommissionierstationen aufgeteilt werden.

Jede Kommissionierstation ist durch ein sicheres Lichtgitter von der Aufzugseinheit getrennt. Wird das Lichtgitter unterbrochen, wird die Aufzugseinheit gestoppt und muss am Bedienpanel mit dem blauen Knopf wieder freigegeben werden.

Die Aufzugseinheit verfährt bis zu 2 Roboter samt Zuladung gleichzeitig, um einen hohen Durchsatz des Systems zu garantieren.

Die Balkone auf gleicher Arbeitshöhe ermöglichen ergonomisches Arbeiten.

Aufzugseinheit

Technische Daten der Aufzugseinheit

Tabelle: Detaillierte Angaben zu Gewicht, Abmessungen, Geschwindigkeit, Beschleunigung und anderen Parametern der Aufzugseinheit.

Spezifikation Wert
Anzahl gleichzeitig verfahrener Roboter inkl. Ladung 2
Maximale Zuladung 2x40 kg + 2x25 kg (Roboter, Carrier, Box) = 130 kg
Fahrdauer von Ebene zu Ebene 1 Ebene: 1 s
2 Ebenen: 1,5 s
3 Ebenen: 2 s
4 Ebenen: 2,45 s
....
10 Ebenen: 5,23 s
11 Ebenen: 5,7 s
Maximale Geschwindigkeit 1,1 m/s (ca. 4 km/h)
Maximale Beschleunigung 1,85 m/s²
Betriebstemperatur 0 °C bis 40 °C
Stromversorgung Eigene Absicherung/Phase. Der Aufzug darf nicht über dieselbe Sicherung wie das Commander-Modul versorgt werden.
Schuko-Steckdose (CEE 7/3)
Spannung: 230 V AC
Frequenz: 50 Hz
Stromstärke: 16 A
Leistung 2 kW
Service Siehe Wartung und Inspektion

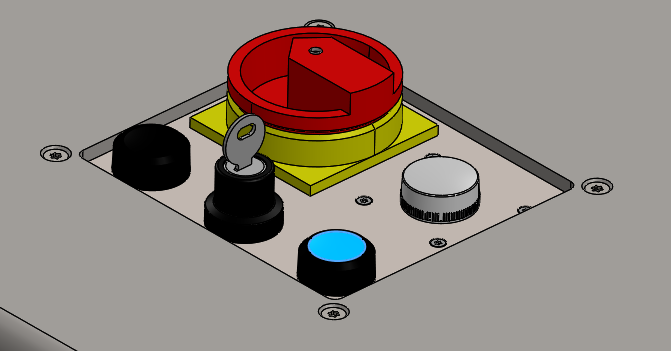

Bedienpanel

Zur Aufzugseinheit gehört ein Bedienpanel mit folgenden Komponenten (im Uhrzeigersinn):

  1. Ein roter Hauptschalter. Mit ihm kann die Stromversorgung der gesamten Aufzugseinheit unterbrochen werden. Er ist ausschließlich für geschultes Wartungspersonal bestimmt. Zum Hauptschalter wird ein Vorhängeschloss übergeben, um den Schalter in der Aus-Position absperren zu können.
    Wichtig: Nach dem Ausschalten fährt der Computer der Aufzugssteuerung herunter. Dafür ist ein Kondensator verbaut, der den Computer noch kurze Zeit mit Strom versorgt. Erst wenn der Kondensator entladen ist, kann das System so neu gestartet werden, dass der Computer neu startet. Zwischen dem Aus- und Wiedereinschalten sollten ca. 2 Minuten vergehen.
  2. Eine Signalleuchte mit weißer Kappe. Die Signalleuchte zeigt:
    • grün: normaler Betriebszustand
    • rot: Fehlerzustand
    • aus: stromlos oder Wartungsmodus (siehe Punkte 4./5.)
  3. Ein blauer Druckknopf. Unterbricht ein Sicherheitssensor der Aufzugseinheit den Betrieb, wechselt die Signalleuchte auf Rot. Wenn potenzielle Fehler behoben sind und das System wieder in einem sicheren Zustand ist, blinkt der Knopf blau, und mit diesem Knopf kann eine Freigabe zum Systemstart erteilt werden. Der Knopf sollte dann aufhören zu blinken, und die Signalleuchte wechselt auf Grün. Geschieht dies nicht, liegt ein dauerhafter Fehlerzustand vor, und der Store Manager muss kontaktiert werden.
  4. Ein Schalter mit Schlüssel. Mithilfe des Schlüssels und des schwarzen Druckknopfes kann geschultes Wartungspersonal die Bremse des Aufzugssystems deaktivieren, um es manuell zu verfahren. Diese Funktion ist im normalen Betrieb jedoch deaktiviert, um Manipulation zu vermeiden. Ausschließlich geschultes Wartungspersonal darf diese Funktion unter größten Vorsichtsmaßnahmen aktivieren. Bei gelöster Bremse hängt die Bewegungsrichtung des Aufzugs von der Lastverteilung zwischen Gegengewicht und Aufzugslast ab und muss daher genau beachtet werden, bevor die Bremse gelöst wird.
  5. Ein schwarzer Druckknopf. Siehe Punkt 4.

Bedienpanel


Not-Halt

Zusammen mit dem Bedienpanel werden je nach Systemgröße ein oder mehrere Not-Halt-Taster am System installiert. Der Not-Halt erfüllt Performance Level e nach DIN EN ISO 13849-1.

Not-Halt Wirkungsbereiche

Der Wirkungsbereich des Not-Halts ist auf das Aufzugsmodul beschränkt. Ein gedrückter Not-Halt unterbricht die Stromzufuhr des Antriebsstrangs. Dies entspricht der Stopp-Kategorie 0 nach DIN EN ISO 13850. Eine Federkraftbremse hält den Antriebsstrang im stromlosen Zustand in Position. Ein gedrückter Not-Halt reicht nicht aus, um Wartung oder Fehlerbehebung im System durchzuführen. Das detaillierte Vorgehen ist unter Fehlerbehebung beschrieben.

Zusätzlich löst der gedrückte Not-Halt im NoyesStorage einen Fehlerzustand aus, und die Roboter können nicht mehr zwischen den Ebenen verfahren werden. So lange wie möglich bereiten die Roboter auf fehlerfreien Ebenen weiter Aufträge vor. Es kann daher noch zu vereinzelten Fahrten von Robotern im System kommen, von denen keine signifikante Gefahr ausgeht.

Not-Halt an Systemen ohne Aufzugseinheit

Standardsysteme ohne Aufzugseinheit verfügen über keinen Not-Halt, da dieser zu keiner erforderlichen Risikominimierung führt (Ausnahme nach Maschinenrichtlinie Abs. 1.2.4.3). Die Ausnahme wird durch das inhärent sichere Design des NoyesStorage und der darin fahrenden NoyesBots ermöglicht. Restrisiken, z. B. beim Betreten des NoyesStorage, sind unter Fehlerbehebung beschrieben.

Wartungszugang

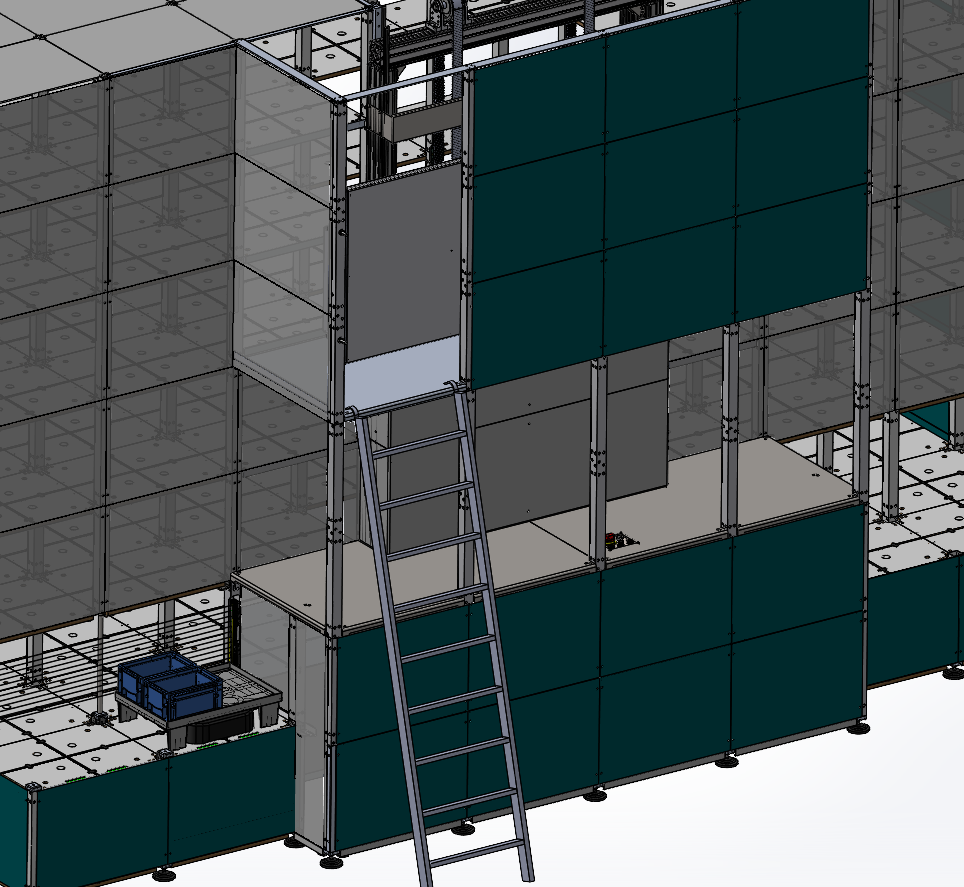

Der Wartungszugang zum Aufzug und zu den oberen Ebenen besteht aus einer oder mehreren Plattformen vor der Aufzugseinheit. Die Plattform steht ca. 25 cm aus dem System heraus, um dem Wartungspersonal auf den oberen Ebenen ausreichend Platz zum Arbeiten zu bieten. Die Arbeitsflächen sind aus Tränenblech, um Rutschen zu verhindern. Um auf die oberen Arbeitsbühnen zu gelangen, wird eine entsprechende Leiter mitgeliefert, die in die Arbeitsbühne eingehängt werden muss. Es muss immer die von Noyes gelieferte Leiter genutzt werden, um ein sicheres Einhängen zu gewährleisten. Vor dem Betreten der Arbeitsbühnen oder des NoyesStorage muss die Aufzugseinheit ausgeschaltet und gegen Wiedereinschalten gesichert sein. Siehe Wartung und Inspektion.
